【不銹鋼波紋補償器】波形補償器、方型補償器和填料式補償器的區別解讀
- 2015-10-20 15:42:00
- admin 原創
- 6245
不銹鋼波紋補償器又叫不銹鋼波紋伸縮器或膨脹節，俗稱脹力。常用的有方形補償器、波形補償器和填料函式補償器等三種。
方形 不銹鋼波紋 補償器：由四個彎頭和一定長度的相連直管段構成。 方形補償器的特點是堅固耐用，工作可靠，補償能力強，現場制作方便，可用于碳家鋼管、不銹鋼管、銅管、鋁管等多種管材。制作方形補償器必須選擇質量好的無縫鋼管，整個補償器最好能用一根管子彎制而成，若尺寸較大，也可以用兩根或三根管子焊接而成，但焊接點必須在兩側臂的中點。焊接時，公稱直徑大于或等于200mm的，焊縫與兩側臂軸線成450。公稱直徑不大于150mm的方形補償器，通常用冷彎法彎制;公稱直徑大于150mm的，用熱彎法彎制或采用折皺彎頭。

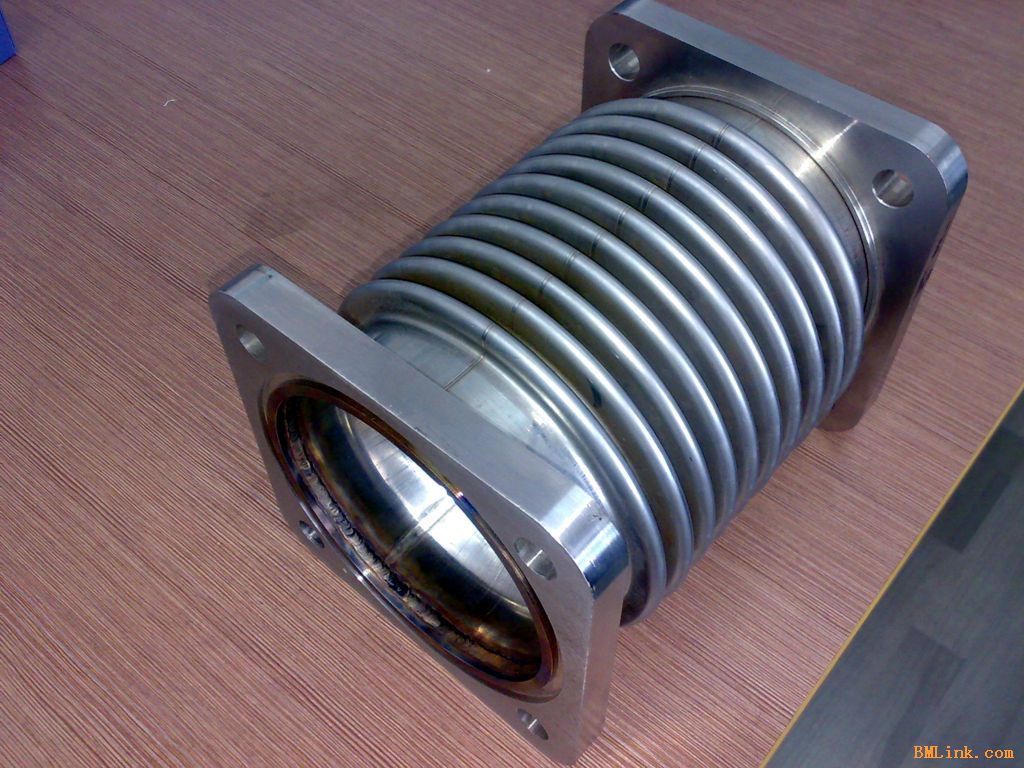

波形不銹鋼波紋補償器：波形補償器是靠波形管壁的彈性變形來吸收熱脹或冷縮量，按波數的不同分為一波、二波、三波和四波，按內部結構的不同分為帶套筒和不帶套筒兩種.它的優點是結構緊湊，只發生軸向變形，與方形補償器相比占據空間位置小;缺點是制造比較困難，耐壓低，補償能力小，軸向推力大.它的補償能力與波形管的外形尺寸、壁厚、管徑大小有關.
填料式不銹鋼波紋補償器：填料式補償器又稱套筒式補償器(如圖1K415023-2所示)，主要由三部分組成：帶底腳的套筒、插管和填料函.在內外管間隙之間用填料密封，內插管可以隨溫度變化自由活動，從而起到補償作用.其材質有鑄鐵和鋼質兩種，鑄鐵的適用于壓力在1.3MPa以下的管道，鋼質的適用于壓力不超過L6MPa的熱力管道，其形式有單向和雙向兩種。填料式補償器安裝方便，占地面積小，流體阻力較小，抗失穩性好，補償能力較大，可以在不停熱的情況下進行檢修}缺點是軸向推力較大，易漏水漏氣，需經常檢修和更換填料，如管道變形有橫向位移時，易造成填料圈卡住.這種補償器一般只用于安裝方形補償器有困難的地方.
