汽車行駛系統——彈簧減振器結構圖解
- 2015-10-22 17:08:00
- admin 原創
- 8687
彈簧減振器在汽車行駛系統中起著非常關鍵性的作用，
彈簧減振器結構是由很多部分組成的，以下就來介紹下彈簧減振器結構圖解吧！

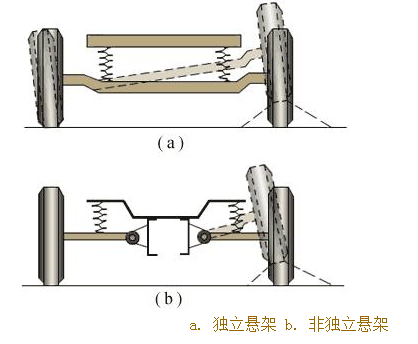

1、獨立懸架如圖所示，其兩側車輪安裝于斷開式車橋上，兩側車輪分別獨立地與車架（或車身）彈性地連接，當一側車輪受沖擊，其運動不直接影響到另一側車輪。非獨立懸架如圖所示。其兩側車輪安裝于一整體式車橋上，當一側車輪受沖擊力時會直接影響到另一側車輪上。

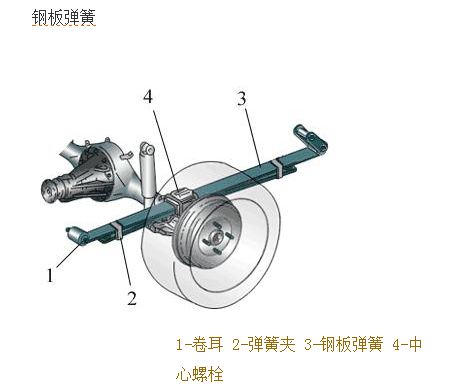

2、 鋼板彈簧可分為對稱式鋼板彈簧和非對稱式鋼板彈簧，對稱式鋼板彈簧其中心螺栓到兩端卷耳中心的距離相等如圖 (a)，不等的則為非對稱式鋼板彈簧如圖。鋼板彈簧在載荷作用下變形，各片之間因相對滑動而產生摩擦，可促使車架的振動衰減，起到減振器的作用。

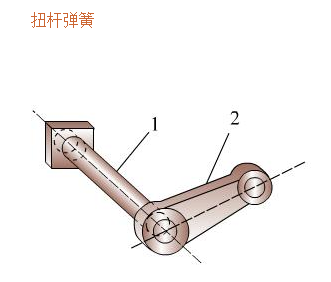

3、 扭桿彈簧一般用鉻釩合金彈簧鋼制成。一端固定在車架上，另一端上的擺臂2與車輪相連。當車輪跳動時，擺臂繞扭桿軸線擺動，使扭桿產生扭轉彈性變形，從而使車輪與車架的聯接成為彈性聯接。

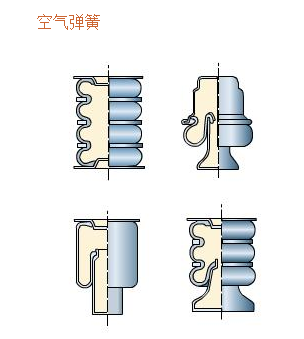

4、 空氣彈簧主要用橡膠件作為密閉容器，它分為囊式和膜式兩種，工作氣壓為0.5～1Mpa。這種彈簧隨著載荷的增加，容器內壓縮空氣壓力升高，使其彈簧剛度也隨之增加，載荷減少，彈簧剛度也隨空氣壓力減少而下降，具有有理想的變剛度彈性特性。
希望通過以上的介紹，你們對汽車行駛系統—— 彈簧減振器結構圖解有了更深的認識和了解。
